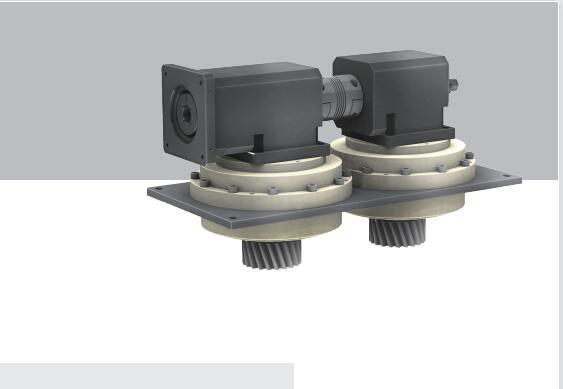

重型龙门铣或者落地镗以及重型卧车常用YYC齿条+RV双齿轮机械消隙配置来消除齿条齿轮传动过程中的反向间隙 ，常用型号为CTHGH05010DIN6,CHTGH06010DIN6+TTRV325E的配置。
6.3 消隙設置：
MYB的2個齒輪預載方式分別為：
1) 向外齒部預載
2) 向內齒部預載
*上述兩種預載方式都能夠有效消除齒條傳動之反向間隙，兩者在運行上並不存在影響性。
*若同一運行方向需要使用2套MYB傳動(Ex:龍門設備)，建議您2側MYB的消隙預載方式須相同。
6.4 齒輪齒條預載 ：
0. 確認MYB齒輪與齒條的咬合、水平度是否正確。
1. 確保聯軸器之軸孔以及減速機聯結軸的清潔。
2. 先將馬達安裝至MYB。
3. 將靠馬達側的聯軸器一端鎖緊。
4. 順(逆)時針施力轉動聯軸器至齒輪齒條咬合貼靠為止。
5. 先將馬達通電激磁。
6. 與步驟3反方向轉動馬達對向側減速機的外側同步軸並施加表定扭力Tm。
7. 將軸固定扭力後須盡快將馬達對向側的軸套端鎖緊。
8. 使用扭力板手將聯軸器的鎖緊螺絲以表定扭矩Tp鎖上。
向外齒部預載
向內齒部預載
