重负载高速直线导轨系统/台湾ROCHE /台湾YYC

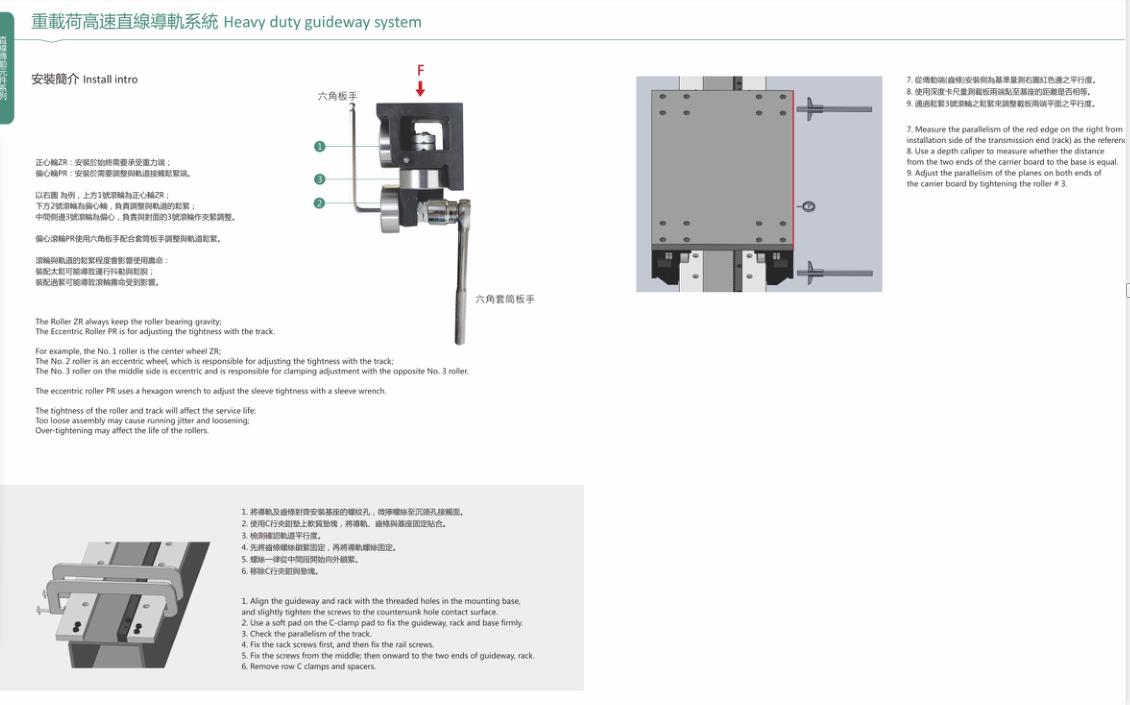

安装简介
1滚轮座的装配
正心轮ZR:安装于始终需要承受重力端；
偏心轮PR:安装于需要调整与轨道接触松紧端
以右图为例，上方1号滚轮为正心滚轮，下方2号滚轮为偏心轮，负责调整与轨道的松紧；中间测旁3号滚轮为偏心，负责与对面的3号滚轮做加紧调整。
偏心滚轮PR使用六角扳手配合套筒扳手调整与轨道松紧。
注意事项：
滚轮与轨道的松紧度会影响使用寿命；
装配太松可能导致运行抖动与松脱；
装配太紧可能导致滚轮寿命收到影响。
2.偏平轨和齿条的装配
1.将导轨与齿条对齐安装基座的螺纹孔，微拧螺丝至沉头孔接触面。
2.使用C型夹钳加持，将导轨与齿条基座固定贴合
3.检测确认轨道的平行度
4.先将齿条螺丝锁紧固定，再将导轨螺丝固定。
5.螺丝一律从中间段开始向外锁紧。
6.移除C型夹钳与垫块。
7.以齿条安装面为基准，测量右图红色载板的平行度。
8.使用调整3号滚轮调整之松紧调整负载板两端面之平行度。
适用行业：中负载机器人地轨和天轨，第七轴机器人移动轨道，齿轮齿条传动轨道，重负载桁架机器人系统：SP5670-5680-2000，PLR52-62-72轨道，YYC齿条CHTGH04010以及CHTMH03010.
